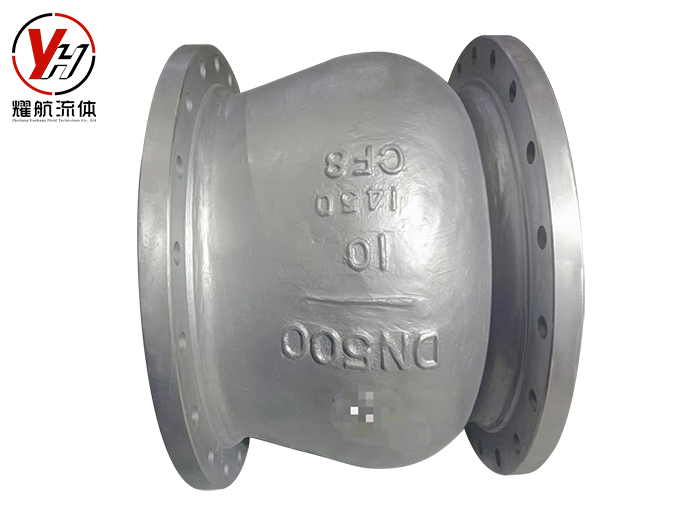

靜音止回閥是一種依靠介質本身的流動，自動開啟和關閉閥瓣，以防止介質倒流的閥門。它也被稱為止回閥、單向閥、反向流動閥和背壓閥。

靜音止回閥是指閥瓣沿閥體垂直線滑動的止回閥。內螺紋止回閥只能安裝在水平管道上。高壓小口徑止回閥上的閥瓣可以是一個球體。蝶式止回閥的閥體形狀與截止閥相同（可與截止閥互換使用），因此其流體阻力系數較大。其結構與截止閥相似，其閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套。閥瓣導向套可在閥瓣導向套內自由升降。當介質向下游流動時，閥瓣被介質的推力打開。介質停止流動時，閥瓣自懸浮落在閥座上，防止介質倒流。直通式蝶式止回閥的介質進、出口通道與閥座通道垂直。對于垂直升降式止回閥，介質進、出口通道方向與閥座通道方向一致，其流阻比直通式小。

靜音止回閥是一種止回閥，其閥瓣圍繞閥座中的銷旋轉。碟式止回閥結構簡單，只能安裝在水平管道上，密封性能好。靜音止回閥：閥瓣沿著閥體的管路滑動的閥門。管道止回閥是一種體積小、重量輕、加工工藝性好的新型閥門。是止回閥的發展方向之一。但流體阻力系數比旋啟式止回閥略大。

靜音止回閥工作原理及結構說明：

1、介質按規定方向流動時，閥瓣在介質的作用力下被打開。介質倒流時，由于閥瓣的自重和介質作用在閥瓣上的反向力，閥瓣與閥座密封面貼合緊密，從而達到阻止介質倒流的目的。

2、閥體和閥瓣的密封面采用不銹鋼焊接而成。

3、靜音止回閥結構長度應符合GB12221—1989的規定，法蘭連接尺寸應符合JB/T79—1994的規定。
